学习PLC的第一步是要了解自动化领域的基本知识或者叫常识，比如什么是常开，常闭触点和线圈之类的继电器知识。继电器系统就是PLC的前身，先了解经典的继电器元件，继电器系统，才能更快上手PLC。

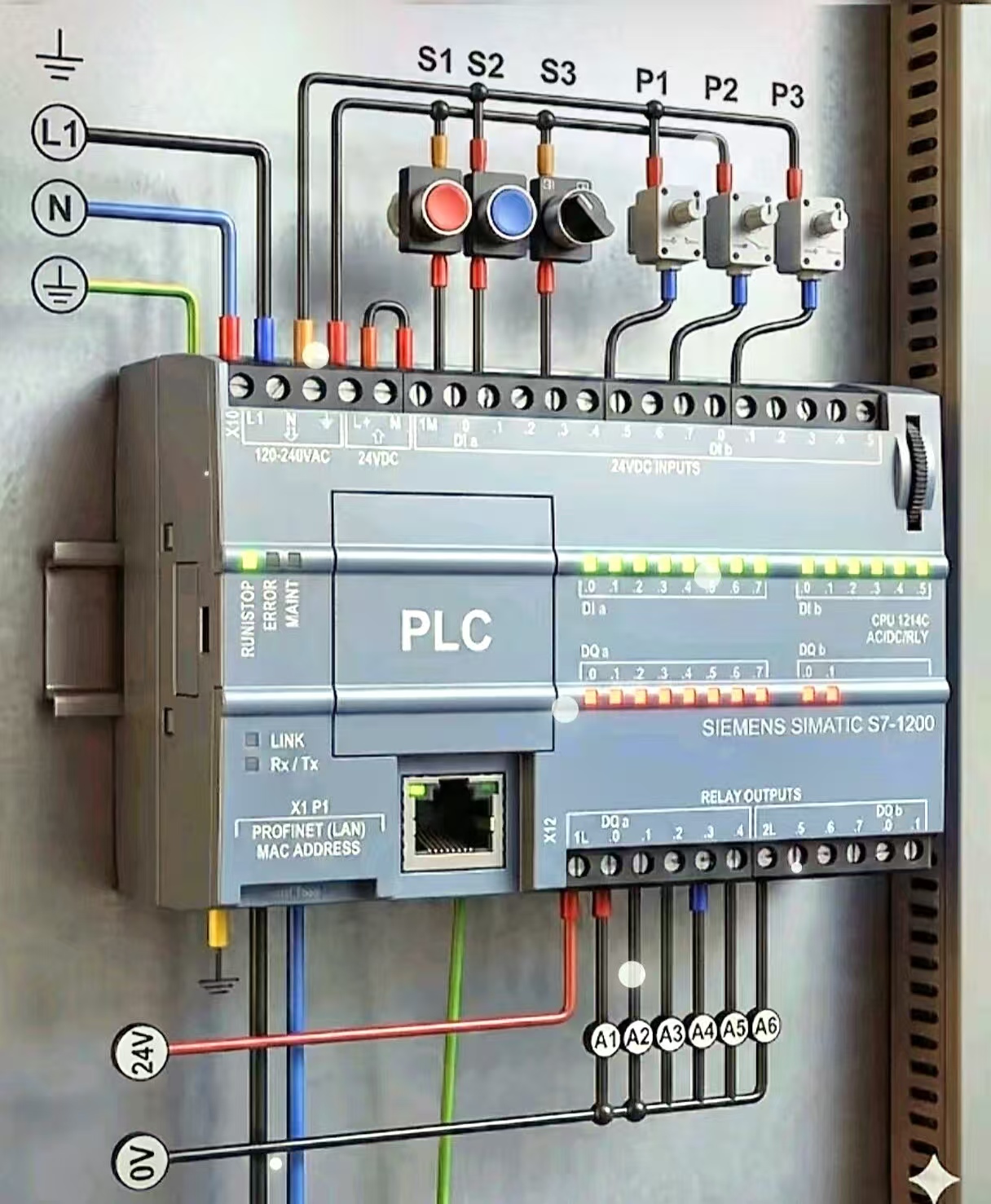

首先要从外围接线开始，不知道如何连接现场设备的手动控制柜，就是说不知道如何从PLC柜接线到具体的现场控制柜的预留节点上，这些接点，如果你具备常识的话，一看电气接线图（继电器系统）就一目了然，但他们就是不懂咋接的。所以掌握继电器系统知识，才是学PLC的首要一步，不要好高骛远。掌握了基础，我们才能平步青云。

一、系统构成与信号流

一套完整的PLC温度采集系统通常包含以下环节：

1、温度传感器：如PT100热电阻，其电阻值随温度变化。

2、温度变送器：核心转换单元，将传感器电阻信号转换为标准的模拟量电信号（如4-20mA或0-10V）。

3、供电电源：为变送器提供工作电源（通常为24VDC）。

4、PLC模拟量输入模块：接收变送器输出的标准信号，并将其转换为PLC内部可处理的数字量。

二、典型接线方案详解（以4-20mA输出为例）

一个两线制4-20mA电流信号输出的经典接法

1、变送器侧：

2、电源端 (Voltage:24VDC)：接入24VDC电源正极。

3、信号输出端 (Out: 4-20mA)：此端子输出与被测温度成线性关系的4-20mA电流信号。同时，该端子也是电流环的组成部分，需与电源构成回路。

3、PLC侧：模拟量输入通道：选择设置为电流输入模式（通常需短接相应端子或设置拨码开关）。

4、通道正端 (+): 连接来自变送器信号输出端的导线。

通道负端/公共端 (M 或 -): 连接至24VDC电源的负极。

5、接线本质：此接法构成了一个串联回路：24V+ → 变送器+ → 变送器内部电路 → 变送器信号输出 → PLC AI+ → PLC AI内部采样电阻 → PLC AI- → 24V-。电流（4-20mA）在此回路中流动。

三、电压信号输出（0.5-10V）接线方案

若变送器输出为0.5-10V或0-10V电压信号，接线方式有所不同：

1、变送器侧：电源接法不变，电压信号从专门的正负输出端引出。

2、PLC侧：模拟量通道需设置为电压输入模式。

3、电压信号正端 接PLC通道+。电压信号负端与变送器电源负端及PLC通道公共端M连接在一起，实现共地，以保证电位基准一致。

4、关键区别：电压信号为并联测量，追求高输入阻抗；电流信号为串联回路，追求低阻抗通路。

最后总结：PLC与温度传感器的可靠连接，是数据采集的“第一步”。理解电流环与电压测量的不同接法，重视电源隔离与接地，是保证温度测量稳定、准确的关键。在实际应用中，应始终参照设备具体手册进行接线与配置
